一、圓頂閥簡介：

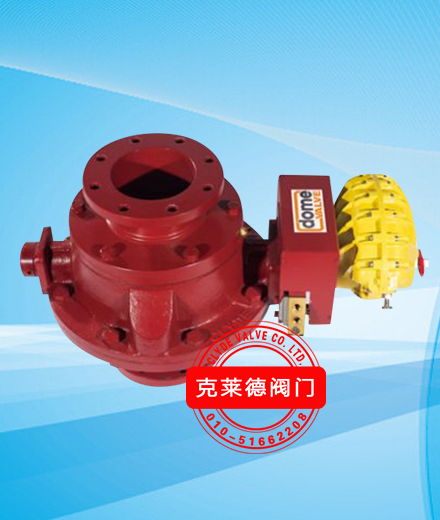

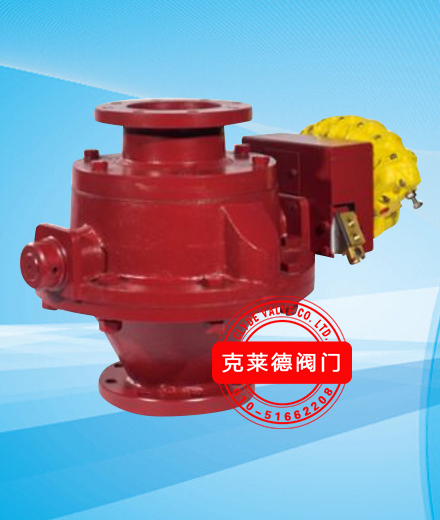

圓頂閥DN125   CH0087D-00專門用于氣力輸送系統，同時也可以作為獨立的產品提供給客戶。在工業中的應用領域包括電力、食品、醫藥、化工、塑料、礦山、鋼鐵等行業。常用的輸送物料有：研磨料，顆粒，粉末，灰，化學品，礦石，煤炭，易碎品等。

圓頂閥DN125   CH0087D-00主要配置：扇形氣缸DN125 A1142，限位開關A1011，閥體DN125 ，聯軸器DN125 CP4965C-00，支撐環DN125  CP29614D-00，插入式密封圈DN125  P4665B-01，高溫插入式密封圈DN125  P17459C-00等

二、圓頂閥原理：

圓頂閥DN125   CH0087D-00的開啟和關閉動作是在閥體與閥芯之間以一種無接觸式的狀態進行，而該圓頂閥在關閉后其閥體內獨特的充氣密封裝置可自動將閥內通道牢固地密封并使該圓頂閥一側的輸送空腔處于可靠的壓力輸送狀態。這樣可以保證氣力輸送系統在運行中不出現故障，運行可靠。因?yàn)閷�圓頂閥內部組件的獨特設計，實現了由于閥體內物料的無阻礙的流動以及該閥在啟、閉過程中閥體與閥芯間無接觸的相對運動使得圓頂閥在物料流動中和閥的啟、閉中做到了無磨損。

 圓頂閥閥芯是一個球面圓頂，圓頂閥在開關過程中，閥芯與橡膠密封圈間保有約0.5~1.2mm的間隙，使閥芯與橡膠密封圈可以以無接觸的方式運動，目的是使閥芯與橡膠密封圈之間不產生摩擦，減少磨損。圓頂閥的氣動執行元件為90度回轉擺動氣缸，通過轉軸驅動圓頂閥閥芯轉動。圓頂閥的工作過程為：閥芯轉動關閉后再對密封圈充氣，先將密封圈排掉氣，然后閥芯轉動打開，密封圈不充氣 這樣完成一個循環。常態：閥芯處于關閉位置時，轉臂上的調整螺釘壓在二位三通機動滑閥的頂桿上，氣源對密封圈供氣，壓力表上顯示出作用在密封圈上的壓力。 打開狀態：90°回轉氣缸開始動作前，先經過延時器將密封圈內的氣從二位三通機動滑閥的排氣孔排掉后，此時閥芯開始轉動打開，在轉動過程中，閥芯與密封圈之間不接觸。關閉狀態：在關閉的指令下，氣缸開始反向動作，當閥芯轉動至關閉狀態后，轉臂上的調整螺釘壓住二位三通機動滑閥的頂桿，然后氣源經過延時器從二位三通機動滑閥的進氣孔對密封圈供氣。充氣式圓頂閥適用于通過松散、干燥、非粘性、可流動的固體物料密封輸送系統，特別是發電廠的灰渣系統。

三、圓頂閥的特點：

①、整個膛內無阻礙的物料流動

②、設計簡單、可靠

③、開閉靈活，可以關斷動態和靜態的物料柱

④、規格尺寸齊全：DN50-DN300

⑤、關閉時可形成牢固的壓力密封

⑥、可承受－20℃到480℃的溫度

⑦、使用壽命長，維護量低

⑧、電廠物料輸送系統正常運行，插入式密封圈壽命長達一年以上

四、訂貨須知：

1.訂貨前未選定型號，請您提供相應的技術參數，如：管道通徑，介質種類，介質溫度，工作壓力，連接方式，安裝方式，環境溫度，及其他特殊功能要求，我們的專業工程師會及時與您溝通落實相應的型號。

2.由設計院所或單位部門選定我公司產品的，按指定型號與我公司客服部訂購，同時也需要提供相應的技術參數。

3.使用工況非常重要或管路系統比較復雜時，請您務必提供管路安裝示意圖及詳細參數，由雙方工程師共同溝通審核把關。

五、安裝須知：

1.安裝前，請仔細閱讀產品的使用說明書，查核產品是否符合使用要求，熟悉安裝要點，做好準備工作；

2.嚴禁裝上閥門后施焊法蘭，以免損壞閥門密封圈。管道預留的閥門安裝距離適當，法蘭兩邊加墊片。

3.兩管道中心與閥門通經中心應保持同軸，法蘭面平整，不允許法蘭面有較大的偏斜，以保證閥門的夾緊和正常工作。擰緊螺栓應做到均勻?qū)ΨQ。

4.正確安裝、使用和檢修圓頂閥，有任何疑問可直接聯系本公司。

六、注意事項：

1、橡膠密封圈充氣壓力應保證在0.3-0.6MPa且高于輸送壓力0.15MPa,氣缸工作壓力0.45-0.65MPa，使用潔凈、干燥、無油壓縮空氣。

2、插入式密封圈，圓頂閥圓頂屬于易損品，需備足備件。

七、公司介紹及承諾：

天津上實電力設備有限公司是一家專業從事氣力輸送系統和管道閥門的流體控制設計、安裝、調試、技術服務的新型工程技術公司。多年的現場維護檢修經驗和專業團隊，能為客戶提供滿意的駐廠維護，為客戶提供方案設計、技術研發、設備安裝和系統集成的全方位服務。

我公司承諾，所出售備件經品管部門檢驗合格出廠，一律保證使用12個月以上(除使用不當,人為,不可抗力外)，保質內免費保修或更換。
