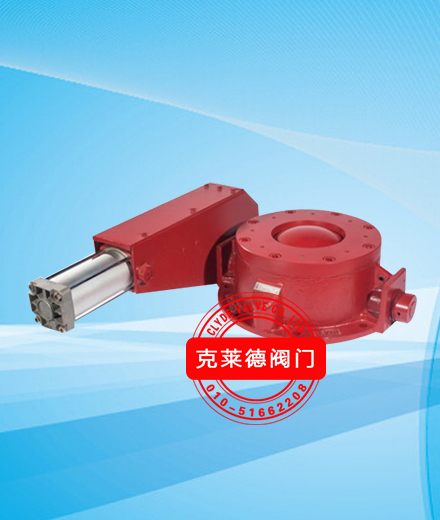

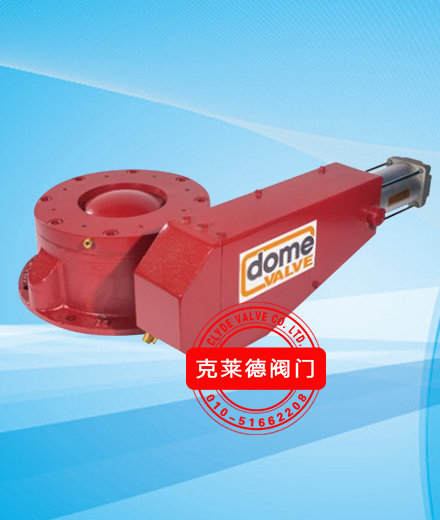

一、圓頂閥簡介：
圓頂閥DN300 CH0300D-00專門用于氣力輸送系統，同時也可以作為獨立的產品提供給客戶。在工業中的應用領域包括電力、食品、醫藥、化工、塑料、礦山、鋼鐵等行業。常用的輸送物料有：研磨料，顆粒，粉末，灰，化學品，礦石，煤炭，易碎品等。
圓頂閥DN300 CH0300D-00主要配置：直行程氣缸￠160X250 DN300 P22458E-00，閥體 DN300 CP26995A-00，彈簧圓柱銷 DN300 GB879-86，圓頂 DN300 CP2401A-00，傳動軸 DN300 CP2479C-00組合式軸承 DN300 P8013D-00，隔環 DN300 CP3721C-00，聯軸器 DN300 CP17199B-00，頂板 DN300 CP29671D-00，套環 DN300 CP29621D-00，支撐環 DN300 CP29620D-00插入式密封圈 DN300 P1826C-01，O型密封圈 DN300 M5208插入式密封圈RED DN300 P17461C-01，氣缸維修組件 DN300 A2214，密封組件 DN300 M3233 ，快速排氣閥 DN300 1/2′′ PD,TD泵 A1067等。
二、圓頂閥原理：
①、排氣圓頂閥可以切斷進入壓力罐的流動料流或者靜止料柱，然后關閉實現密封。從而保證罐內的充填率為100%，且無須依賴于發送罐的料位計，所以控制原理簡單可靠。
②、當處理磨琢性物料時，內嵌于圓頂閥座的可膨脹壓力密封圈，保證閥門前后的工作壓力差。彈性的可膨脹密封圈可以內陷物料顆粒，避免了由于壓差作用物料顆粒發生滑動，對閥座和密封圈的磨損。
③、當渣漿、散裝粉末、顆粒、團塊或充滿氣體的灰塵將磨損密封圈，導致無效密封�？膳蛎浢芊馊Υ颂峁┝诉B續的磨損補償。壓力差將加速傳統的硬密封閥的磨損，可膨脹密封圈對此提供了連續的磨損補償。
④、熱膨脹將有礙圓頂閥的連續動作；可膨脹密封圈可在-40℃至320℃溫度范圍內提供磨損補償；特殊構造的圓頂閥可勝任高于此溫度范圍的工作。
⑤旋轉中的穹形閥芯在閥體內的位移動作使密實的物料柱得以轉動，被物料完全填滿的圓頂閥因而能穿過塞滿的物料關閉并密封。
綜上所述，天津上實電力設備有限公司提供的圓頂閥設計堅固，兼具有上述任何惡劣條件的應用環境中穩定運行，可勝任其它閥無法承擔的工作。
三、圓頂閥的特點：
①、整個膛內無阻礙的物料流動
②、設計簡單、可靠
③、開閉靈活，可以關斷動態和靜態的物料柱
④、規格尺寸齊全：DN50-DN300
⑤、關閉時可形成牢固的壓力密封
⑥、可承受－20℃到480℃的溫度
⑦、使用壽命長，維護量低
⑧、電廠物料輸送系統正常運行，插入式密封圈壽命長達一年以上
四、訂貨須知：
1.訂貨前未選定型號，請您提供相應的技術參數，如：管道通徑，介質種類，介質溫度，工作壓力，連接方式，安裝方式，環境溫度，及其他特殊功能要求，我們的專業工程師會及時與您溝通落實相應的型號。
2.由設計院所或單位部門選定我公司產品的，按指定型號與我公司客服部訂購，同時也需要提供相應的技術參數。
3.使用工況非常重要或管路系統比較復雜時，請您務必提供管路安裝示意圖及詳細參數，由雙方工程師共同溝通審核把關。
五、安裝須知：
1.安裝前，請仔細閱讀產品的使用說明書，查核產品是否符合使用要求，熟悉安裝要點，做好準備工作；
2.嚴禁裝上閥門后施焊法蘭，以免損壞閥門密封圈。管道預留的閥門安裝距離適當，法蘭兩邊加墊片。
3.兩管道中心與閥門通經中心應保持同軸，法蘭面平整，不允許法蘭面有較大的偏斜，以保證閥門的夾緊和正常工作。擰緊螺栓應做到均勻?qū)ΨQ。
4.正確安裝、使用和檢修圓頂閥，有任何疑問可直接聯系本公司。
六、注意事項：
1、橡膠密封圈充氣壓力應保證在0.3-0.6MPa且高于輸送壓力0.15MPa,氣缸工作壓力0.45-0.65MPa，使用潔凈、干燥、無油壓縮空氣。
2、插入式密封圈，圓頂閥圓頂屬于易損品，需備足備件。
七、公司介紹及承諾：
天津上實電力設備有限公司是一家專業從事氣力輸送系統和管道閥門的流體控制設計、安裝、調試、技術服務的新型工程技術公司。多年的現場維護檢修經驗和專業團隊，能為客戶提供滿意的駐廠維護，為客戶提供方案設計、技術研發、設備安裝和系統集成的全方位服務。
我公司承諾，所出售備件經品管部門檢驗合格出廠，一律保證使用12個月以上(除使用不當,人為,不可抗力外)，保質內免費保修或更換。

|
